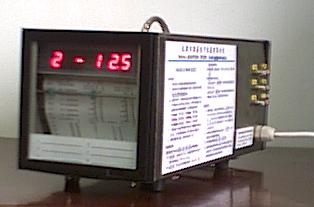

| JJ系列数显压力记录装置主要由压力传感器、数字显示记录控制仪及辅助控制元件组成的。具有操作方便、精度高，稳定性好等特点。可以用于测量和控制工业生产过程中的温度环境。
主要技术指标
- 测量范围：-0.1～160MPa(约合1500Kg/cm2)全量程测量，确切量程由用户提出要求。
- 显示方式：7位红色LED数码管(分别显示通道号和测量值)
- 显示误差：£ ±0.5% ± 1个字
- 记录基本误差：不超过测量范围的±1％
- 记录回程误差：不超过测量范围的±0.25％
- 记录纸宽度：120mm(有效记录宽度100mm)
- 走纸速度：0～600mm/h(分10档，用户可自行调节)
- 控制方式：可以手动控制或自动控制
- 报警装置：上下限报警(或按照用户要求设置报警)
- 自动控制点不灵敏区： < 小于 0.5 %
- 工作电源：AC220V ±10％ 50Hz
- 工作环境：温度-10℃～50℃和相对湿度85％的无腐蚀性气体场所
- 信号传输：在传送距离较长或有强干扰的环境，传感器与控制箱之间的连接线必须0.5mm2以上三芯或双芯屏蔽护套线！推荐型号：RVVP3×0.5
型号选择及参数确定：
|
JJ |
JJ系列数显压力记录装置 |
|
|
编码 |
使 用 方 式 选 项 |
|
|
B |
便携式使用(通常配160×160×400mm3不锈钢手提箱，尺寸，也可以由用户指定。) |
|
|
G |
固定安装使用
(通常安装在仪表盘上，开孔尺寸：138+1×138+1mm2) |
|
|
编码 |
传感器选择方式 |
|
|
1 |
常规经济型传感器(0.5级，正压测量) |
|
|
2 |
高精度传感器(0.25级、复合压力测量) |
|
|
3 |
智能传感器(0.1级、复合压力测量，HART通讯，在一定范围内量程可设定) |
|
|
编码 |
测量通道选择方式 |
|
|
1～6 |
1～6通道(超过6通道时另议) |
|
|
编码 |
控制及报警方式现象 |
|
|
1～6 |
1～6个可编程报警继电器输出 |
|
|
编码 |
过程连接方式选项 |
|
|
N0 |
1/2NPT |
|
|
G1 |
G1/2 |
|
|
M2 |
M20×1.5 |
|
JJ B － 1 3 3 M2 典型型号 |
其他说明：
1.传感器与仪表直接电缆长度通常为10米(免费)、电源线通常为5米(免费)，如需加长请在订货时说明(4元/米)；
2.该装置在常规配置中，控制及报警时继电器触点输出(触点容量：220VAC×2A)，如需配备报警频闪指示灯需在订货时说明；
3.对于介质压力频繁变化的现场，建议用户在订货时增订一个阻尼器，以减小压力变化对传感器的冲击，这样可以延长传感器寿命；
4.该装置配备2本热敏记录纸(8米/本)，建议用户订货时增订5～10本记录纸。 |
