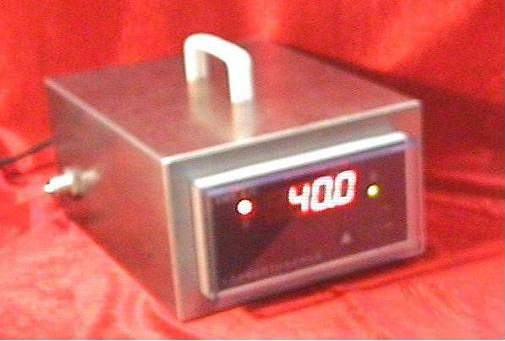

| 1. 产品简介
本产品由精小型压力/真空变送器和数显控制仪及其他一些电器元件组成，主要适用各种需要流动检测压力、真空和压力/真空的场合。
2. 主要技术指标
l 检测范围：-0.1MPa～0～100MPa (也可以由用户任意指定)
l 压力接口：M20×1.5，G1/2，G1/4，Æ6或Æ8PU管等
(可以根据用户要求另外配套不同规格的螺纹和快速接头)
l 显示方式：红色或绿色LED数码管
l 显示范围：0～1999 或用户指定
l 控制方式：上、下限报警(两组单刀双掷)
l 外形尺寸：120×220×250mm3 (或用户指定)
l 工作电源及整机重量：220V AC 50Hz 4Kg
l 外壳材质：不锈钢
3. 选型说明
|
YL18 |
便携式压力/真空检测系列产品 |
|
|
编码 |
仪 表 测 量 范 围 选 项 |
|
|
0 |
标准真空量程 (－0.1 ~ 0MPa) |
|
|
1 |
标准压力量程 ( 0 ~ 100MPa) |
|
|
2 |
标准压力/真空量程 (－0.1 ~ 9MPa) |
|
|
3 |
非标准量程 (订货时需文字说明) |
|
|
编码 |
接头螺纹选项 |
|
|
0 |
标准螺纹 M20×1.5，传感器在仪器箱外。 |
|
|
1 |
非标螺纹 G1/2, 传感器在仪器箱外。 |
|
|
6 |
Æ6×4PU管，传感器在仪器箱内。 |
|
|
8 |
Æ8×5PU管，传感器在仪器箱内。 |
|
|
编码 |
辅 助 功 能 选 项 |
|
|
1 |
极值锁定功能 |
|
|
2 |
现场指示灯提示功能 |
|
|
3 |
|
|
YL 18000 典型型号：－0.1 ~ 0MPa，M20×1.5，三位半显示 |
4. 其他说明：
u 标配电源线1.8米。
u 当传感器在箱内时标配3米电缆。
u 当传感器在箱内时标配3米PU管。 |
